Cabo série para ligar um terminal XRT50x a uma Impressora Série.

Serial Port DB9-Male DB25-Male

       9-pin   25-pin  assignment
        1       8       DCD (Data Carrier Detect)
        2       3       RX  (Receive Data)
        3       2       TX  (Transmit Data)
        4       20      DTR (Data Terminal Ready)
        5       7       GND (Signal Ground)
        6       6       DSR (Data Set Ready)
        7       4       RTS (Request To Send)
        8       5       CTS (Clear To Send)
        9       22      RI  (Ring Indicator)

No carregador fazer as seguintes alterações:
1. Remover o optoacopulador
2. Soldar uma resistência de 0 Ohm ou um fio no lugar indicado
3. Soldar o fio indicado

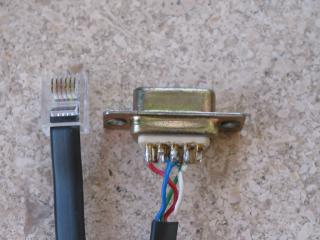

(ver foto abaixo)
